產品說明:

概述

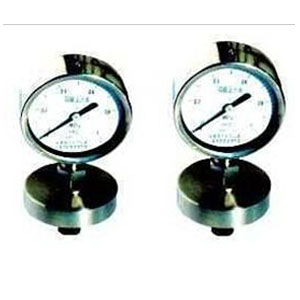

   YP系列膜片式壓力表用于測量對鋼及銅等金屬不起腐蝕作用的液體，氣體等各種介質的壓力和負壓；VPF系列防腐膜片式壓力表可用于測量具有腐蝕性液體，氣體等各種介質的壓力和負壓。

2、結構原理

   結構：膜片式壓力表由膜片部件，機芯部件，指針部件及外殼連接部件四大部分組成。

   原理：膜片式壓力表是膜片作為儀表的強性元件，當被測介質的壓力作用到膜片上，膜片產生一個位移，再經過機芯部件，指針部件的工作，使要測的  壓力清楚地在刻度盤上指示出來。

3、技術參數

型    號測量范圍（MPa）精確度等級備  注YP-1000-0. 1；0-0.16;0-0.25;0-0. 4;0-0.6;0-1;0-1.6;0-2.5;-0.1—0；-0.1—0.062．5一般YPF-100防腐YP-150一般YPF-150防腐

4、外形尺寸

型    號DHhYP-100   YPF-100Ф1006169YP-150   YPF-150Ф1508875
